二里头知多少 | 二里头遗址的原始青瓷是瓷器吗？

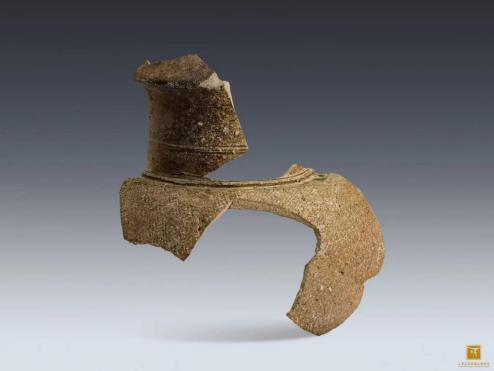

二里头遗址的陶器以灰陶为主，除此之外还有灰黑陶、白陶、黄褐陶、红褐陶等。直到2002年，二里头遗址二期遗存中发现了少量原始瓷片，均为象鼻盉。
这些瓷片是目前在我国北方地区发现的最早的原始青瓷。
原始青瓷是用含铁量高的粘土制成印纹硬陶，并在器表刷上透明釉，薄胎呈紫褐色或青灰色，坚硬致密，吸水性弱。原始瓷釉的成分不均匀，存在富钙的青釉和富铁的酱釉两种类型, 与目前所发现的早期原始瓷釉的一般组成特征相符，而且据X射线仪的晶相分析显示，除α- 石英外, 还明显存在有高温方石英和莫莱石成分, 烧成温度应超过1100℃，高于白陶的烧制温度，具备了一般瓷器胎的主要晶相特征。
总之，该类器物中子活化分析显示胎土成分与白陶相近，基本具备瓷器产生的三大条件：瓷土作胎，表面施高温钙釉，烧造温度为1200℃，是研究由陶向瓷转化过程的重要标本，这一发现将瓷器的成功烧制时间前推了几百年，表明二里头遗址二期可能是我国自然釉到原始瓷釉的过渡时期, 甚至原始瓷的诞生时期。
之所以称为原始青瓷而不是青瓷，是因为从陶向瓷的发展表现在化学组成上的变化就是由高SiO2、低Al2O3和高Fe2O3向低SiO2、高Al2O3和低Fe2O3转化，而印纹硬陶是SiO2、Al2O3和Fe2O3含量均增加，既属于陶器范围，也属于瓷器范围，是从陶器向瓷器过渡阶段。
那么这些原始青瓷来源于哪里呢？
将二里头遗址和其他地区夏商时期的原始青瓷进行对比分析之后，它们的胎料组成与浙江、江苏出土的原始瓷样品胎组成非常接近，均为高硅性原料，应是应该来自于南方，另外还有一类处于过渡区域的原始瓷样品，与二里头遗址泛灰色的白陶关系较为密切。
点亮文末
让更多人看到吧！关注我们
Follow us
🌟加星收藏，每天好看
—END—
来源：二里头夏都遗址博物馆
统 筹：张人杰
主 编：孙梦雅 责 编：裴真真
编 辑：文 博 校 审：思 梦
~
